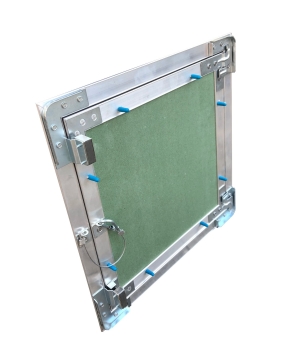

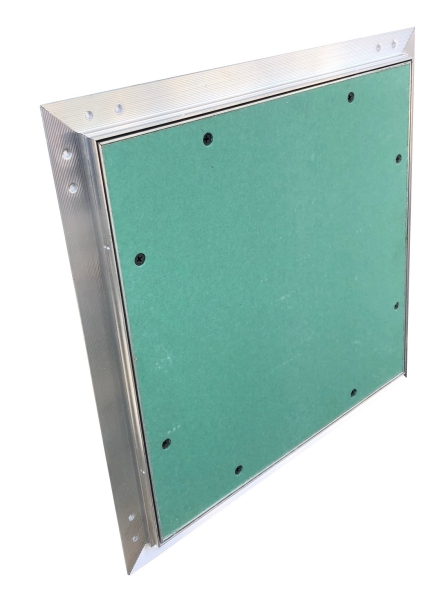

Revisionsklappe Staub- und Luftdicht Einbaumaß 500 x 500mm mit 12,5mm GKB-I Einlage
Revisionsklappen für den Trockenbau. Mit eingelegter GKBI Gipskartoneinlage können diese Revisionsklappen auch in Feuchträumen verwendet werden. Der Vorteil der Revisionsklappe liegt in der stabilen Ausführung des Rahmens und der Deckeleinfassung. Bei dieser Variante besteht die Möglichkeit die eingeschraubte GKBI Platte durch eine Lochplatte (zum Beispiel für eine Lochplattendecke) zu ersetzen. Dies ermöglicht eine Einsparung und einen Zeitvorteil. Durch die innenliegende Dichtung ist diese Variante Staub- und Luftdicht.
- Revisionsklappe Staub- und Luftdicht 500 x 500mm
- Einbaumaß: 510 x 510 mm
- Bauöffnungsmaß: mind. 512 x 512mm bis max. 517 x 517mm
- Rahmenaußenmaß Revisionsklappe: 544 x 544mm
- Höhe Klappenaufbau Rückseite mit Schnäpper: 28mm
- geschraubte GKBI Gipskartonplatte: 12,5mm nach DIN EN 520, GKBI nach DIN 18180
- Verschlussart: Minischnäpper
- mit Dichtung, geprüft auf Luftdurchlässigkeit in Anlehnung an DIN EN 14351-1, Druck Klasse 4, Sog Klasse 4
- geprüft auf Luftschalldämmung in Anlehnung an ISO 10140-2, Ergebnisbewertung nach ISO 717-1:Rw (C;Ctr)28 dB/ 12,5mm
- Verschlussart: Minischnäpper
- incl. Einbauanleitung
- incl. Befestigungsmaterial mit Fingerschutzabdeckung
- Öffnen und Schliesen der Klappe durch Druck auf die Platte
- Rahmen und Klappe aus Aluminiumprofil
- Aluminiumrahmen mit 4-fach Eckverbindung sorgt für hohe Stabilität
- Einsatzbereich: Innenbereich auch in Feuchträumen
- mit integrierter Fangvorrichtung
- Deckel herausnehmbar
- für Wand und Deckeneinbau geeignet
- Staub- und Luftdicht
- gleichmäßiges geringes Spaltmaß (Schattenfuge) des Revisionsdeckels
- bei Wandmontage Verschluss immer nach oben ausrichten
- Revisionsklappe Staub- und Luftdicht 500 x 500mm
- Einbaumaß: 510 x 510 mm
- Bauöffnungsmaß: mind. 512 x 512mm bis max. 517 x 517mm
- Rahmenaußenmaß Revisionsklappe: 544 x 544mm
- Höhe Klappenaufbau Rückseite mit Schnäpper: 28mm
- geschraubte GKBI Gipskartonplatte: 12,5mm nach DIN EN 520, GKBI nach DIN 18180
- Verschlussart: Minischnäpper
- mit Dichtung, geprüft auf Luftdurchlässigkeit in Anlehnung an DIN EN 14351-1, Druck Klasse 4, Sog Klasse 4
- geprüft auf Luftschalldämmung in Anlehnung an ISO 10140-2, Ergebnisbewertung nach ISO 717-1:Rw (C;Ctr)28 dB/ 12,5mm
- Verschlussart: Minischnäpper
- incl. Einbauanleitung
- incl. Befestigungsmaterial mit Fingerschutzabdeckung
- Öffnen und Schliesen der Klappe durch Druck auf die Platte
- Rahmen und Klappe aus Aluminiumprofil
- Aluminiumrahmen mit 4-fach Eckverbindung sorgt für hohe Stabilität
- Einsatzbereich: Innenbereich auch in Feuchträumen
- mit integrierter Fangvorrichtung
- Deckel herausnehmbar
- für Wand und Deckeneinbau geeignet
- Staub- und Luftdicht
- gleichmäßiges geringes Spaltmaß (Schattenfuge) des Revisionsdeckels
- bei Wandmontage Verschluss immer nach oben ausrichten
- Sie haben technische Fragen?
- Sie können auch unser Online-Kontaktformular nutzen.
Kaufberatung und Empfehlungen
Sind diese Revisionsklappen auch in Feuchträumen einsetzbar?
Ja diese können dort in der Trockenbauwand eingebaut werden. Die eingelegte Gipskartonplatte ist eine GKBI Platte.
